此次危机不仅造成了全球股市的大崩盘，也给欧美大型金融机构带来了巨大的灾难性影响，公司市值遭遇了严重的下挫。

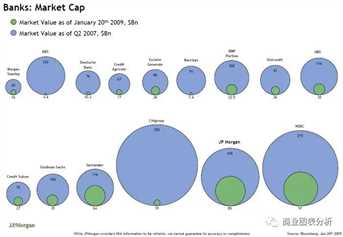

JP Morgan为了形象化展示金融海啸对欧美大型金融机构股票市值的巨大影响，画了这么一幅图：
该图将欧美15家大型金融机构2009年1月20号的市值与2007年2季度金融危机尚未爆发时的市值做了一个比较，读者通过比较代表2007Q2市值的蓝色气泡与2009年1月20号市值的绿色气泡，以了解每家银行的市值下降了多少。
但是如果仔细观察两个颜色气泡的大小，再去和代表具体市值的数据标签进行对比，可以发现气泡的大小并不对应数值间的差异。
比如我们对比下方右二的JP Morgan的两个气泡，蓝色气泡的面积至少是绿色气泡的3倍，但是实际上数值的差异只有不到两倍。
这幅图用了气泡的直径来对数值进行编码，是有严重问题的，会造成图表阅读者的误解。
我画了10个样式来优化这个图表。

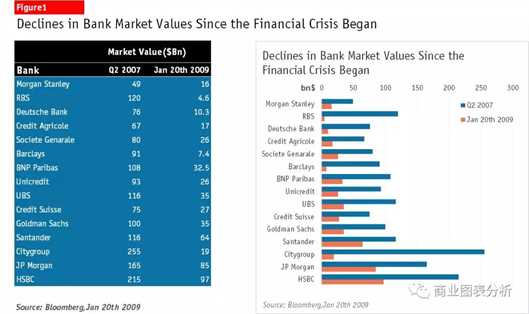

样式 1
簇状条形图

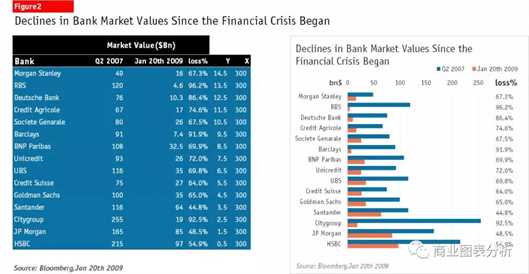

样式 2
显示第2指标的簇状条形图

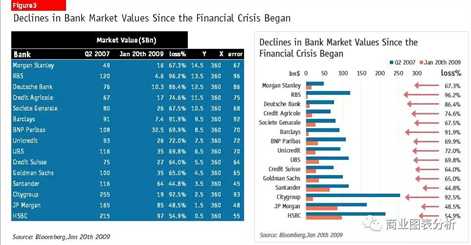

样式 3
显示增减幅箭头的簇状条形图

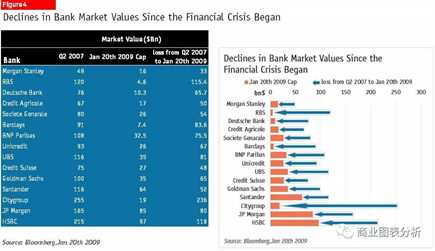

样式4
用箭头显示损失市值的簇状条形图

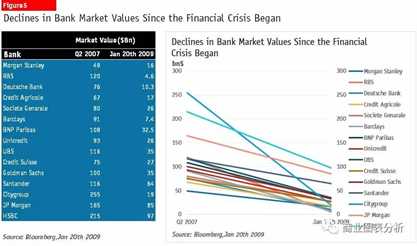

样式5
斜率图

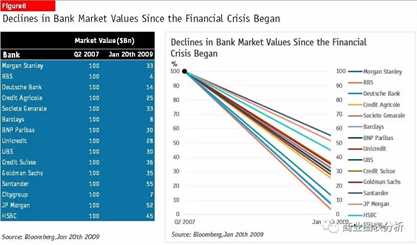

样式6
百分比变化斜率图
这两个斜率图也有一点瑕疵，系列过多，不是很好的选择。

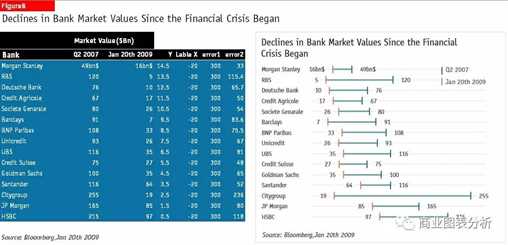

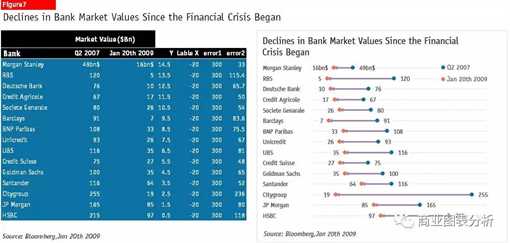

样式7
滑珠图

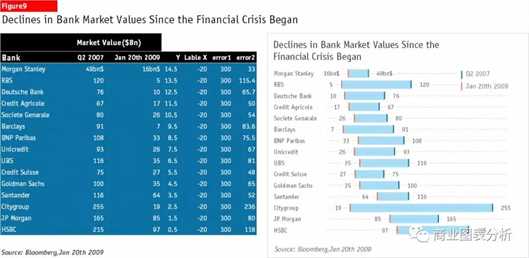

样式8
杠铃图
样式9
杠铃图的变形

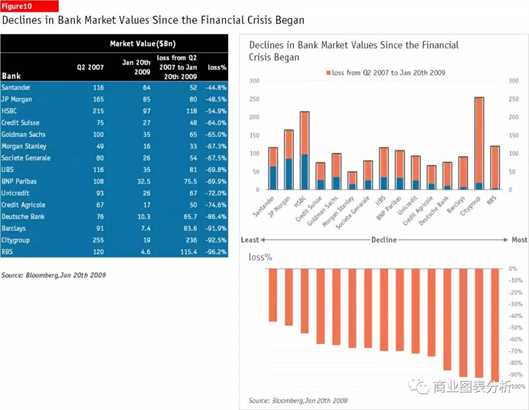

样式10
双柱形图
