思路：
原数据的处理——插入条形图——图表设置——图表装修。
步骤：

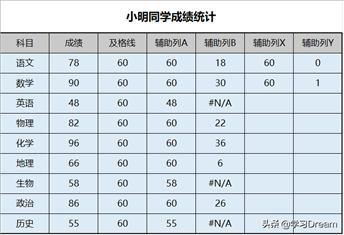

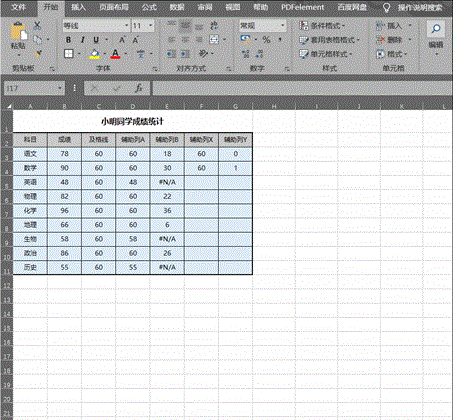

1、原始表格数据处理：
成绩统计数据中，成绩位于B列、及格线位于C列。添加辅助列A“=IF(B3>=C3,C3,B3)”，辅助列B“=IF(B3>=C3,B3-C3,NA())”，为制作及格线的辅助列X为60和60、辅助列Y为0和1。

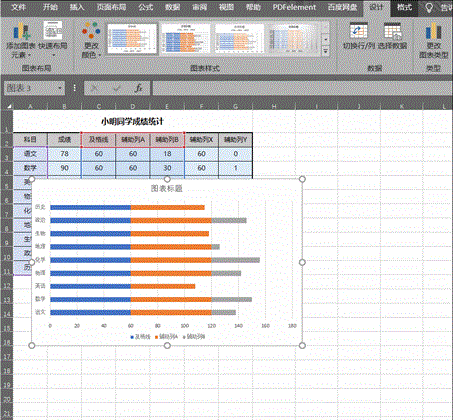

2、创建条形图：
按住Ctrl键选择表格中的科目、及格线、辅助列A、辅助列B，点击“插入”菜单－“图表”－“插入柱形图或条形图”右箭头，选择“二维条形图”－“堆积条形图”，“确定”。
3、图表设置：

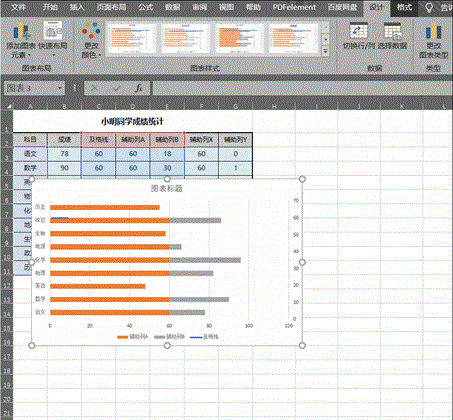

选择条形图的左侧部分图形，选择“设计”菜单－“类型”－“更改图表类型”，打开“更改图表类型”设置框，选择“所有图表”标签－“组合图”，下方“及格线”中的“图表类型”中选择“带平滑直线的散点图”，“确定”。
选择图表，点击“设计”菜单－“数据”－“选择数据”，选择图例项中的“及格线”，点击“编辑”按钮，打开“编辑数据系列”设置窗口，X轴、Y轴中分别选择辅助列A、辅助列B中的数据，“确定”。

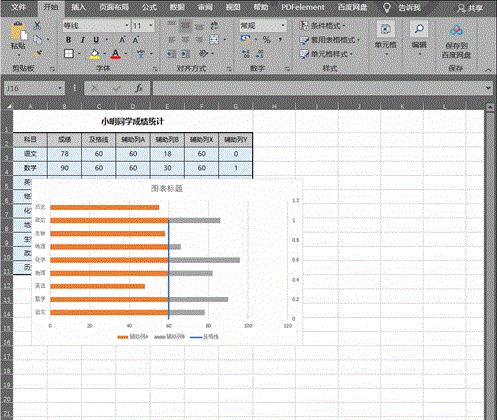

选择右侧纵坐标轴，右键“设置坐标轴格式”菜单，坐标轴选项中设置边界的最大值为1、同样设置横坐标轴最大值为100；选择及格线，系列选项中设置适当的线条宽度；选择条形，设置适当的间隙宽度和填充颜色；

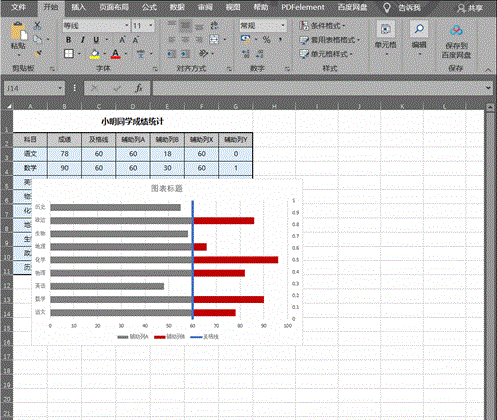

4、图表装修
删除辅助A、辅助B的图例，删除右侧纵坐标轴，设置图表标题。
按需要设置文字字体字号、图形填充、数据标签等。
函数释义：
1、辅助列A“＝IF(B3>=C3,C3,B3)”，判断如果成绩及格则为及格线、如不及格则为实际成绩；
2、辅助列B“=IF(B3>=C3,B3-C3,NA())”，判断如果成绩及格则为超出及格线的部分、如不及格则为NA（）值；
小贴士：
1、在PPT中同样适用。
2、思考：如果达标额是不一样的数字如何设置呢？
