Excel中如何创建百分比脑图填充图表？

最佳答案以下为效果图：演示操作软件及版本：Excel 2016操作步骤第1步：源数据添加辅助数据源数据为简单的百分比值45%，辅助数据设定为100%，并且把辅助列放到数据列之前。第2步：源数据建立柱状图选中源数据，建立柱形图。第3步：准备辅助图形准备一个PNG大脑图片，确保清晰度。第4步：图形贴入柱子把大脑......

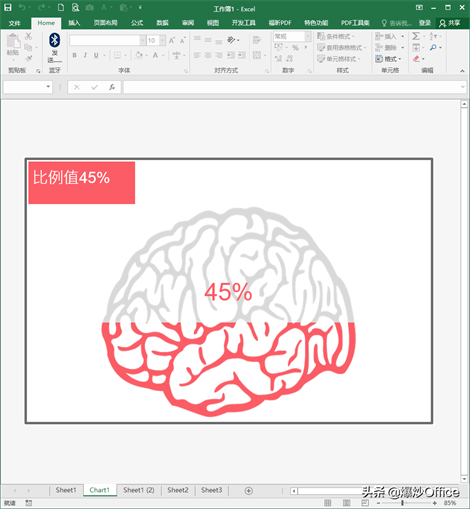

以下为效果图：

演示操作软件及版本：Excel 2016

操作步骤

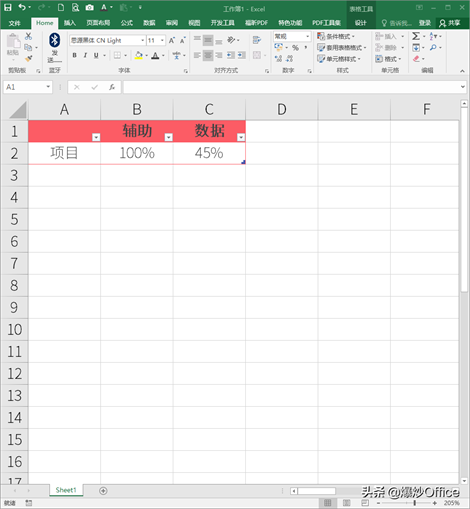

第1步：源数据添加辅助数据

源数据为简单的百分比值45%，辅助数据设定为100%，并且把辅助列放到数据列之前。

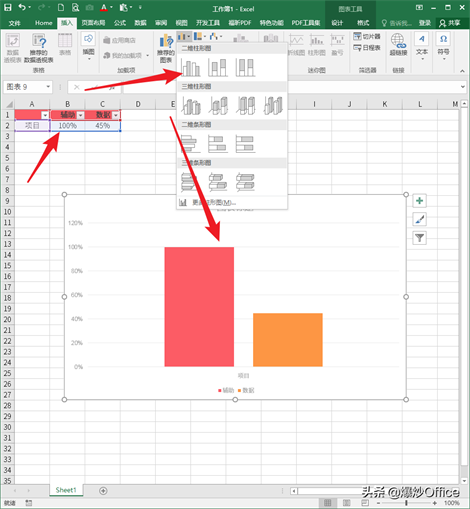

第2步：源数据建立柱状图选中源数据，建立柱形图。

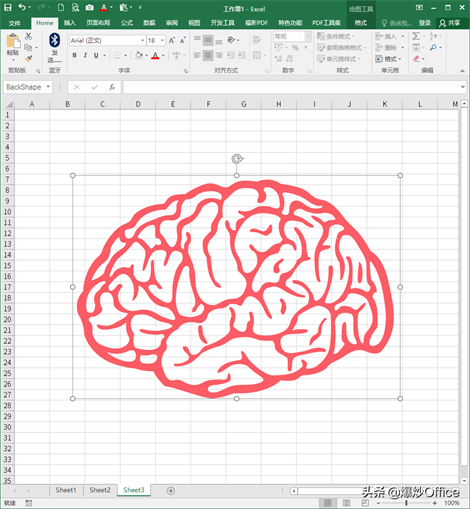

第3步：准备辅助图形准备一个PNG大脑图片，确保清晰度。

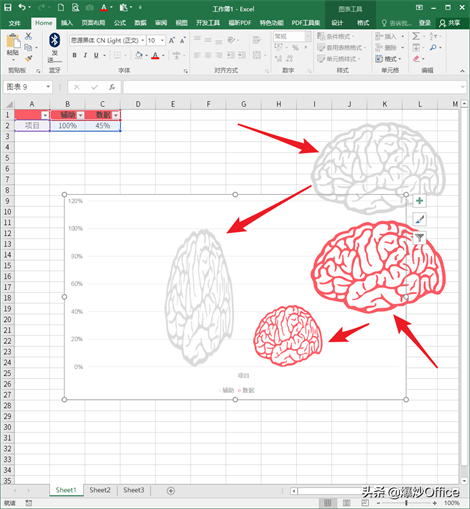

第4步：图形贴入柱子把大脑图复制一份，分别填充灰色或一种主题色，并将灰色图复制粘贴进辅助列柱子，把主题色图复制粘贴进数据列柱子。

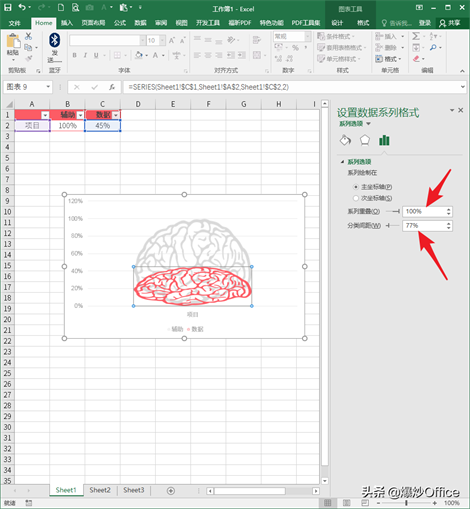

第5步：更改柱子间距与重叠进入数据系列格式设置窗口，系列重叠数值100%，分类间距根据实际情况调整，观察大脑图片变化情况，调整到图片长宽比例协调。

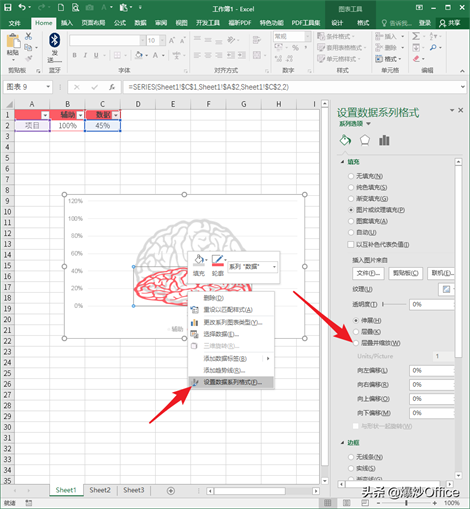

第6步：更改系列填充方式选中主题色图片柱子，进入填充选项，选择层叠并缩放。

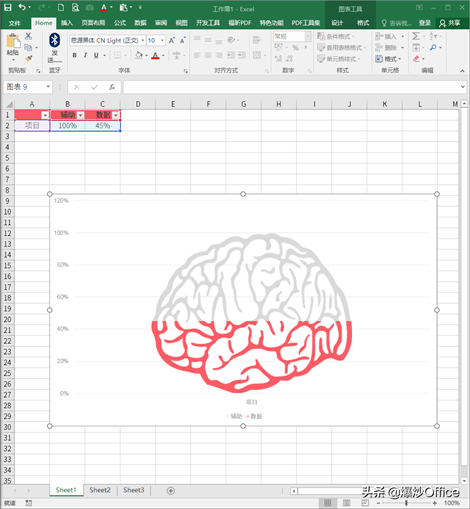

第7步：得到初级效果两个系列图片实现完全重叠，数据列只显示出部分大脑图。

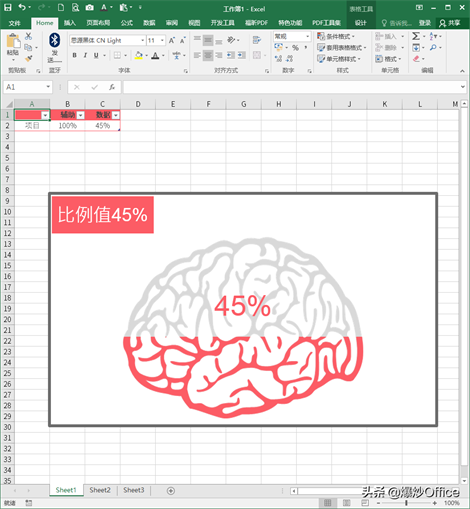

第8步：简化图表添加数据标签，其他元素全部删除。

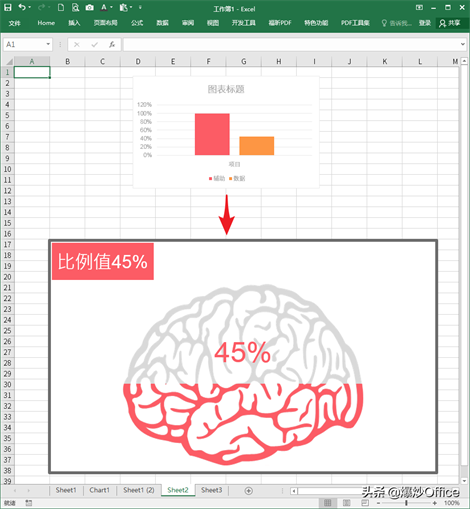

第9步：最终效果有颜色的部分表示数值所占的比例，灰色的部分整体比例为100%。

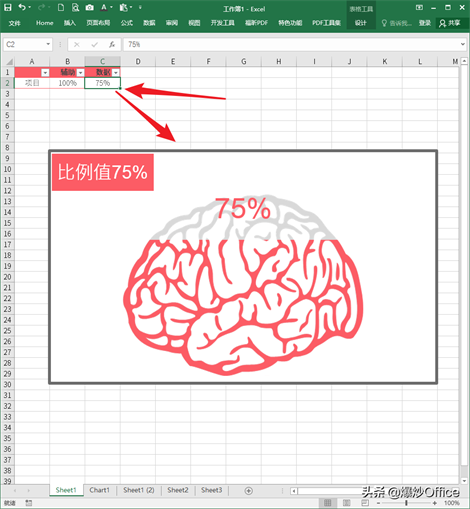

方法扩展修改源数据中的数据列值，数据图进行实时变化。
